产品详情
  • 产品名称:智能WiFi无线IO模块 8路输入8路继电器2串口集成WiFi路由器

  • 产品型号:EIO-8W
  • 产品厂商:京金华
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
EIO-8W产品同时集成了8路开关量输入输出、1路RS232、1路RS485、WiFi路由器模块。 EIO-8W集成了全功能WiFi路由器模块,*高无线速率135Mbps,WiFi模块*多可同时支持5000个TCP/IP连接,支持1个PPPoE拨号的宽带网口,2个局域网网口。支持桌面安装或标准DIN导轨安装方式。 EIO-8W完全按照工业级产品设计,所有端口均采用工业级保护设计,WiFi和继电器为单独供电的设计。整个产品具备极高的可靠性。 EIO-8W为多任务设计,各种功能可以同时执行,例如,在进行IO控制同时,也可以进行串口数据转发。极大的提高了产品应用范围。 广泛用于:工业自动化现场无线数据采集及控制,智能无线灯光控制、无线智能家居、无人值守变电站、生产线保护系统、生产线流程控制、防盗报警、动环监控等各类工程。可用于任何需要做现场控制、现场状态采集、串口通讯的工程项目。
详情介绍:

EIO-8W产品同时集成了8路开关量输入输出、1路RS232、1路RS485、WiFi路由器模块。

EIO-8W集成了全功能WiFi路由器模块,*高无线速率135Mbps,WiFi模块*多可同时支持5000个TCP/IP连接,支持1个PPPoE拨号的宽带网口,2个局域网网口。支持桌面安装或标准DIN导轨安装方式。

EIO-8W完全按照工业级产品设计,所有端口均采用工业级保护设计,WiFi和继电器为单独供电的设计。整个产品具备极高的可靠性。

EIO-8W为多任务设计,各种功能可以同时执行,例如,在进行IO控制同时,也可以进行串口数据转发。极大的提高了产品应用范围。

EIO-8W对WiFi通讯没有任何限制,WiFi可以支持多个TCP/IP连接,因此通过WiFi也可以同时使用EIO-8W的所有功能,有以太网电口通讯没有任何差别。

EIO-8W产品可独立支持多个手机、平板APP同时通过WiFi读写数据,不需要任何云服务器或中心服务器做数据中转。


产品优势如下:


1.支持8路开关量输入,可检测按钮、开关的通断。也可以直接检测DC0~24V电压,可直接连接PNP、NPN接口的传感器。
2.支持8路150W继电器输出,可直接切换AC220V火线,可直接控制由AC220V驱动的交流接触器。
3.集成1个232,1个RS485通用型串口,支持串口转WiFi、以太网功能和串口Modbus RTU控制本机硬件功能。
4.集成WiFi路由器模块,可自组WiFi网络,也可以加入现有WiFi网络,也可以桥接扩展WiFi网络范围。
5.支持手机APP、笔记本通过WiFi直接与模块通讯,不需要服务器做中转。
6.支持多主机同时通讯,WiFi和网口支持Modbus TCP协议,*多4个主机同时通讯。串口支持Modbus RTU协议
7.支持通过WiFi、以太网配对使用通过透传IO量,支持开关量输入状态主动上传。
8.采用多线程、多任务设计,所有功能均可同时运行。
9.工业级设计 经过大量实际工程验证 稳定可靠


广泛用于:工业自动化现场无线数据采集及控制,智能无线灯光控制、无线智能家居、无人值守变电站、生产线保护系统、生产线流程控制、防盗报警、动环监控等各类工程。可用于任何需要做现场控制、现场状态采集、串口通讯的工程项目。



1、开关量输入功能说明

内置多功能开关量输入,自带信号源,可检测无源开关信号(干节点)的通断,例如,检测各类开关、防盗报警探头、按钮等的通断。也可以直接检测DC0~24V电压信号(湿节点),例如,检测光电传感器PNP、NPN输出信号状态。同时支持轮询和开关量主动上传两种工作方式。


纯开关量干节点的开关量输入接法


0~24V电压PNP信号,湿节点开关量输入接法



0~24V电压NPN信号,湿节点开关量输入接法



2、开关量输出(继电器)功能说明


产品内置8个AC220V/150W大功率继电器,可以直接控制AC220V火线,下图为直接控制火线通断的接线图。

注意!EIO-8W每路继电器可切换的*大功率为250V/150W,请勿过载。如果受控设备功率超过150W,请外接交流接触器。首先通过EIO-8W控制交流接触器,再由交流接触器控制受控设备。


如果受控设备功率大于150W,则需要通过交流接触器进行控制。

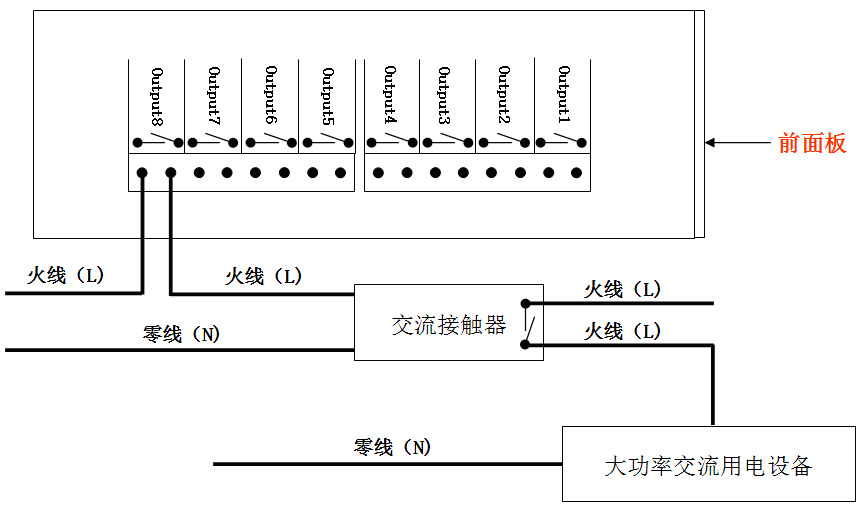

下图为EIO-8W通过交流接触器控制大功率220V用电设备接线图。





下图为产品直接控制直流设备接线图




3、多功能串口

串口支持下述几个功能,不同的功能需要切换使用:

模式1:作为串口服务器使用,支持RS232、RS485数据转以太网,并支持透传或Modbus RTU/TCP双向转换两种模式

模式2:用于控制本机硬件的串口,串口支持Modbus RTU协议,可作为下位机与控制主机连接。

模式3:作为配对串口,通过串口配对两台EIO-8W,双向透传输入、输出状态。



4、通过以太网手拉手级联方案

产品集成了2个10/100Mbps网口,2个网口支持级联。在WiFi无法传输的地点,可以通过有线以太网将多个EIO-8W进行级联。如下图所示。


5、多主机同时访问

EIO-8W支持多主机访问,允许多台主机同时与EIO-8W建立TCP/IP连接并进行IO控制。

也可以1台主机建立多个连接,同时与EIO-8W进行通讯,例如,1个连接用于读取输入,另1个连接用于控制输出,可以极大的提高控制系统的实时性能。

EIO-8W串口也可以设置为Modbus RTU串口,用于控制本机IO。串口与网口的控制功能可同时使用。



6、两台或多台EIO-8W通过WiFi配对透传开关量

配对使用EIO-8W,可以将本端EIO-8W的IO状态,串口数据透传至另一端的EIO-8W。

配对通道可以使用WiFi或以太网电口。

开关量输入、输出状态透传是双向的,既可以将本地EIO-8W的开关量输入状态,在对端EIO-8W的继电器还原。也可以将对端的开关量输入状态,通过本地继电器还原。
串口数据也可以通过WiFi、以太网透传至对端,而且数据也是双向的,RS485为半双工,RS232为全双工透传。

下图为通过WiFi透传开关量的连接图。其中一台EIO-8W作为主机,使用默认的AP模式。将其他EIO-8W设置为桥接模式,与主AP进行桥接。桥接成功后,这些EIO-8W模块就相当于在一个局域网内了,可以实现配对开关量状态。
