产品详情
  • 产品名称:can-bus+串口转WiFi网关

  • 产品型号:
  • 产品厂商:京金华
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
TC600W产品用于实现CAN总线及串口的无线WiFi组网及扩展。产品同时集成了CAN、RS232、RS485端口和135Mpbs WiFi无线接口,支持AP及桥接模式,可支持2000个TCP/IP连接。同时集成了网口作为以太网通讯之用。
详情介绍:

TNode-MW产品用于实现CAN总线及串口的无线WiFi组网及扩展。

产品同时集成了CAN、RS232、RS485端口和135Mpbs WiFi无线接口,支持AP及桥接模式,可支持2000个TCP/IP连接。同时集成了网口作为以太网通讯之用。


TNode-MW的通讯模式包括:CAN转WiFi+以太网模式,CAN+串口转WiFi+以太网模式,CAN转RS232模式,CAN转RS485模式。


无线WiFi传输相比铜缆传输,具备下列优势:

可以直接支持手机、平板、笔记本通过WiFi读写CAN数据。

WiFi可在移动的物体上(例如汽车或机器人)进行数据传输

在无法布线现场,可以使用无线WiFi传输方式跨过此类现场,然后再转为铜缆传输。

很多CAN、串口通讯故障都是由于铜缆信号线损坏老化造成的。可以通过改为无线WiFi传输,来修复此类故障。



产品用途:移动物体的CAN数据转WiFi+以太网(例如车辆、机器人的CAN数据传输)。现有CAN系统的无线WiFi扩展(例如消防主机联网、电子标签等)。用于其他任何CAN系统的数据通讯。


TNode-MW的无线WiFi工作方式:

1、常规的CAN、串口转以太网网关方式。TNode-MW可以将CAN、串口数据转为WiFi传输,仍然采用IP+端口的通讯方式,与常规的CAN、串口以太网网关的用法相同。只要上位机软件支持我公司的CAN转以太网串口的TTC协议,即可使用此方式通讯。

2、 以一主对多从方式透传任意格式的CAN数据。一台TNode-MW作为主机设置为AP模式,其他TNode-MW作为从机,设置为WiFi桥接模式。主机TNode-MW的CAN口接到当前系统的CAN主机,从机TNode-MW的CAN口,接到当前系统的CAN从机。

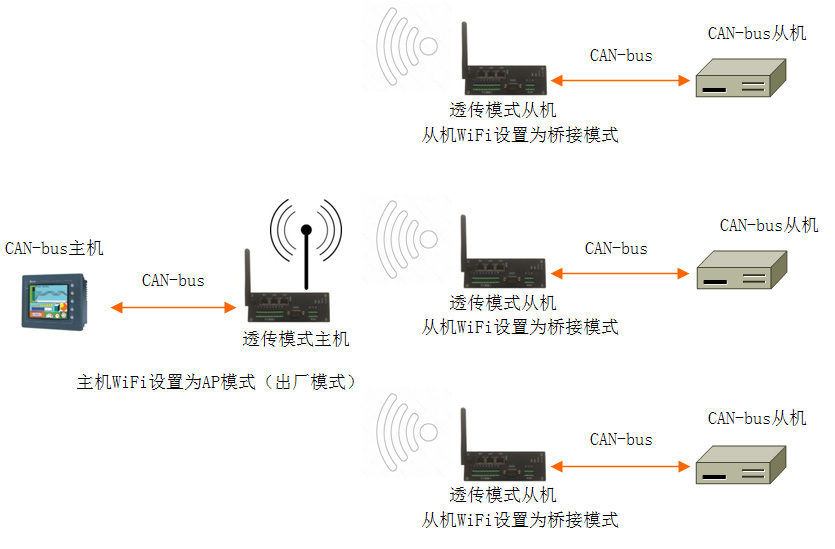

下图中,从TNode-MW主机CAN口收到的数据,将同时发送到所有从机的CAN口。任意从机CAN口的数据,也会发送至主机CAN口,这样就实现了一主机对多从机的透明数据传输。注意!此模式下,从机之间无法交换数据。

任何符合CAN2.0A/B的CAN系统均可使用此方案进行无线WiFi组网及扩展,并且无需修改任何软件及硬件。例如消防主机的联网、CAN数据采集系统等。



3、 无线WiFi组建对等CAN网络。将一台TNode-MW设置为AP模式,其他TNode-MW设置为桥接模式,所有的TNode-MW均设置为“通用数据点”模式。

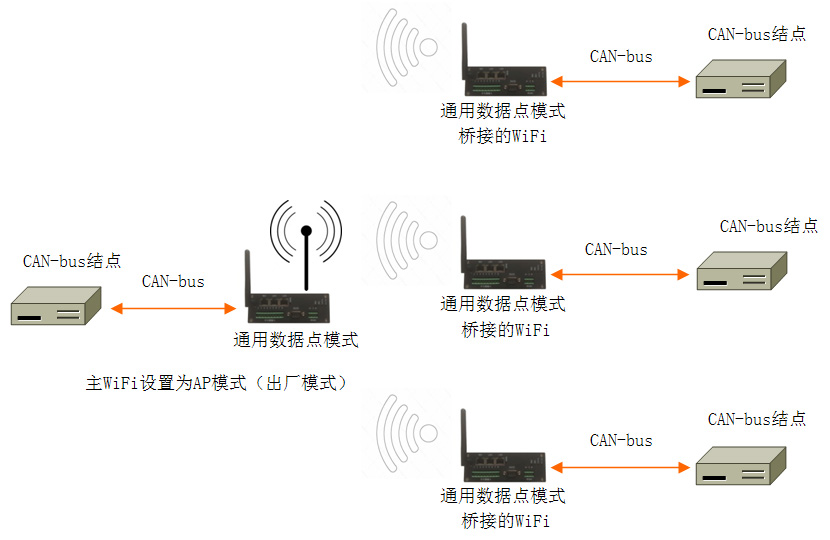

下图中,任意一台TNode-MW的CAN口数据将转发至所有TNode-MW的CAN口,等效于组成了一个大型的CAN网络。数据转发是透明的。

任何符合CAN2.0A/B的CAN系统均可使用此方案进行无线WiFi组网及扩展,并且无需修改任何软件及硬件。例如消防主机的联网、CAN数据采集系统等。




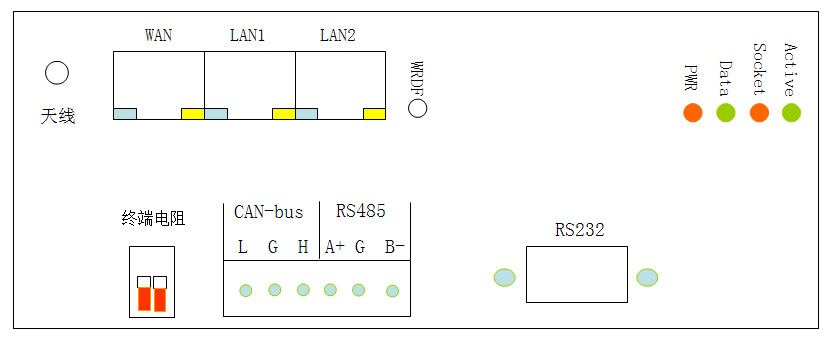

TNode-MW产品描述:

功能

配置

CAN-bus接口

1路CAN2.0A/B端口,采用工业级隔离设计。

CAN-bus端口性能

支持5kbps~1Mbps,内置CAN标准规定的全部标准速率,并预置常用非标准速率。可自定义速率。3000帧/秒转发性能。

CAN-bus端口以透明方式与网络或RS232、RS485端口进行双向数据转发,采用TTC协议,以帧对帧方式进行数据转发。



从CAN-bus收到一帧数据,会立即封装成TTC协议帧转发至网络或RS232、RS485。从网络或RS232、RS485收到一帧TTC协议数据,也会立即向CAN-bus发送一帧。

RS232

1个三线制RS232全双工端口,采用工业级MAX202E芯片,具备ESD15KV及600W浪涌保护。

RS485

1个独立的RS485半双工端口,每端口*多可连接64个下位机。采用工业级RS485芯片,具备ESD15KV及600W浪涌保护。

RS232\RS485端口性能

速度:1200-115200bps,可自定义速率,数据位:5、6、7、8,停止位:1、2,校验位:无、奇、偶。各个端口可单独设置参数。



RS232和RS485为独立端口,可同时工作。

支持的协议转换方案

1-CAN-bus转网络,RS485转网络,RS232转网络

2-CAN-bus转RS485,RS232转网络

3-CAN-bus转RS232,RS485转网络

4-CAN-bus转网络,串口禁用(出厂默认)



出厂时默认为Server 模式的CAN-bus转以太网转换方案。

网络运行模式

可以支持Server、Client、UDP模式。

默认为多线程无阻塞Server模式,具备独立的Server端口监听线程,可以随时新建TCP/IP连接,彻底解决由于网络物理断线,造成TCP/IP端口阻塞而无法快速重建通讯的问题。

WiFi及以太网

集成WiFi路由器,支持1个WAN口,2个LAN口,支持PPPOE拨号。WiFi路由器支持标准路由器模式、网桥模式、AP客户端模式。

通过2个LAN口多台TNode-MW可实现以太网级联功能。同时也可接入任何符合10/100Mbps以太网的设备,比如路由器、摄像头、电脑等

管理

中文Telnet管理。

网络安全

内置IP过滤,*多设置8个认证IP。

电源

DC8~38V *大功耗2W,端子式接口,现场供电。工业级保护设计。

安装方式

导轨安装

保护标准

CAN-bus端口防护:350W保护,符合IEC 6100042 (ESD)   Level 4,IEC 6100044 (EFT) 40 A – 5/50 ns,IEC 6100045 (Lighting) 8.0 A (8/20us)。并且采用磁耦隔离设计。

电源:600W浪涌保护。

系统:外置看门狗。

运行环境

温度:-35-80℃,湿度:5% - 95% RH,无凝露。
