简单介绍:
ISS-6G是功能强大的智能Modbus多主机网关产品,基本架构采用32位CPU和32M内存,集成6个工业级保护的RS485端口,2个10/100Mpbs光纤以太网SC端口(默认双纤可定制为单纤),2个10/100Mbps电口。支持桌面安装或标准DIN30导轨安装方式。 ISS-6G集成的光口、电口均可支持级联。多台ISS-6G可以用手拉手方式进行光纤级联,自行组成光以太网网络,级联的光纤*长为20公里。此网络也可以接入任何标准的10/100Mbps以太网设备,例如:我公司的EIO、ISS产品、电脑、摄像头、WIFI AP等。
详情介绍:

ISS-6G是功能强大的智能Modbus多主机网关产品,基本架构采用32位CPU和32M内存,集成6个工业级保护的RS485端口,2个10/100Mpbs光纤以太网SC端口(默认双纤可定制为单纤),2个10/100Mbps电口。支持桌面安装或标准DIN30导轨安装方式。

ISS-6G集成的光口、电口均可支持级联。多台ISS-6G可以用手拉手方式进行光纤级联,自行组成光以太网网络,级联的光纤*长为20公里。此网络也可以接入任何标准的10/100Mbps以太网设备,例如:我公司的EIO、ISS产品、电脑、摄像头、WIFI AP等。

下图为级联方式



ISS-6G具备自学习算法,全自动运行,可主动轮询缓冲下位机数据。多主机同时读写下位机时及多主机云服务通讯时,无需手动配置任何Modbus参数,并且可达到不低于直连的实时性能。

ISS-6G主要支持下列通讯方案:

1、多个串口主机和以太网主机同时读写一个串口下位机或总线模式

2、多个串口主机和以太网主机同时读写多个串口下位机模式。例如,可配置为3主机读写3下位机总线,2主机读写4下位机总线,等等。

3、可直接替换集线器的“智能Modbus交换机”模式,替换后,在无需修改任何软件、硬件前提下,可立即实现多主机同时读写下位机功能。

4、可直接替换普通串口服务器的“串口共享服务器”模式,替换后,在无需修改任何软件、硬件前提下,每个串口都支持多主机同时读写。

5、普通串口服务器模式


上述的多主机通讯模式中,以太网口固定作为主机接口,同时支持Modbus TCP和Modbus RTU协议。每个串口均支持多个以太网主机通过TCP/IP连接同时读写数据,总计可支持高达256个主机TCP/IP连接同时读写数据


ISS-6G已经广泛的应用于:智能供暖系统、智能电站、综合配电柜系统、多上位机DCS系统、代替串口服务器、代替集线器、代替通讯管理机、旧系统扩展等各类项目。


串口下位机可以是任何厂家Modbus RTU设备,例如电表、水表、数据采集器等。

串口主机可以是任何厂家的PLC、触摸屏,电脑软件等,只要支持Modbus RTU协议的即可通讯。

网口主机可以是任何支持Modbus TCP、Modbus RTU的触摸屏、组态软件、PLC等。


1、多个串口主机和网口主机同时读写1个串口下位机模式

下图为常见的单主机控制系统,数据无法共享,存在数据孤岛的问题。

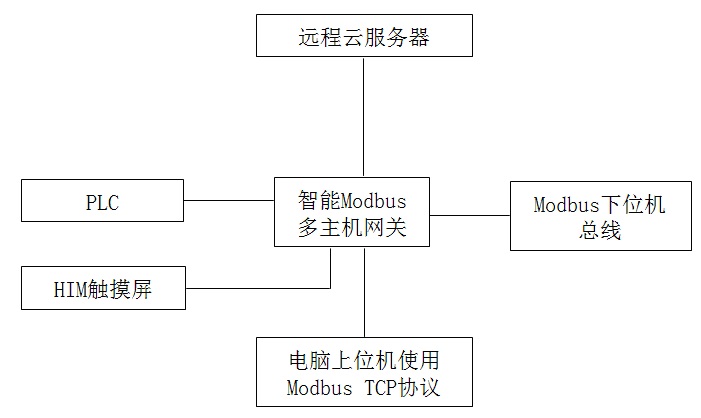

下图为加入ISS-6G网关后,可立即扩展出多个串口主机、*多100个以太网主机、6个云服务主机。

ISS-6G具备自学习算法,全自动运行。多主机同时读写下位机时及多主机云服务通讯时,无需手动配置任何Modbus参数,并且可达到不低于直连的实时性能。

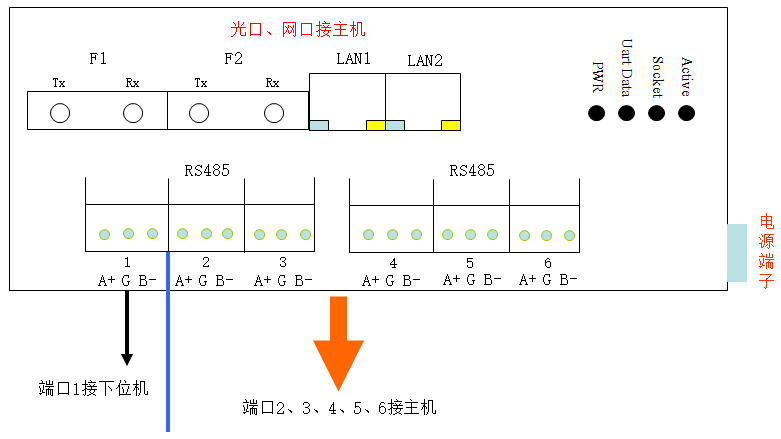

此方案使用第1个端口作为下位机端口,连接Modbus RTU下位机总线。剩余的5个端口和以太网端口与主机连接。注意!ISS-6G出厂时所有串口波特率均为9600,n,8,1。如果主机、与上位机的串口也是9600,n,8,1,则不需要做任何设置,按照下图方法连接即可工作。

如果主机也需要使用以太网Modbus TCP进行通讯,只要将ISS-6G的IP修改为与主机一个网段,然后主机直接连接至ISS-6G的502端口即可进行通讯。连接方法如下图所示


2、“智能Modbus交换机”模式,直接替换集线器,立即实现多主机同时读写多下位机数据。


“智能Modbus交换机”模式可直接替换现有的集线器,无需修改现有的软件和下位机硬件,可使现有系统立即具备多主机读写能力,并且可成倍提高轮询效率,减小轮询延迟,隔离总线错误数据。


由于传统的RS485总线是半双工通讯,导致主机每次轮询只能读写一个下位机的数据,所以通讯速度会随着下位机数量增加而逐渐变慢。而普通的RS485集线器只相当于提升总线驱动能力,只能增加下位机数量,而对提升通讯速度无任何帮助。



下图为传统的主机直连下位机方式

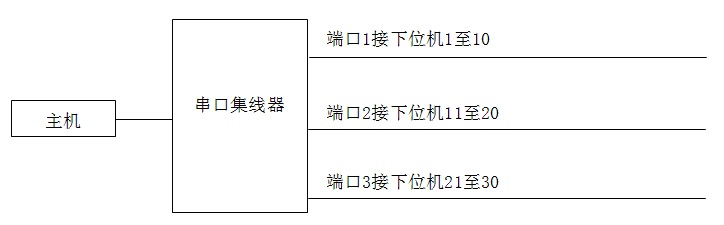

下图为传统的主机经过集线器连接多台下位机的方式,集线器只能增加下位机数量,并不能提高通讯速度和主机数量。

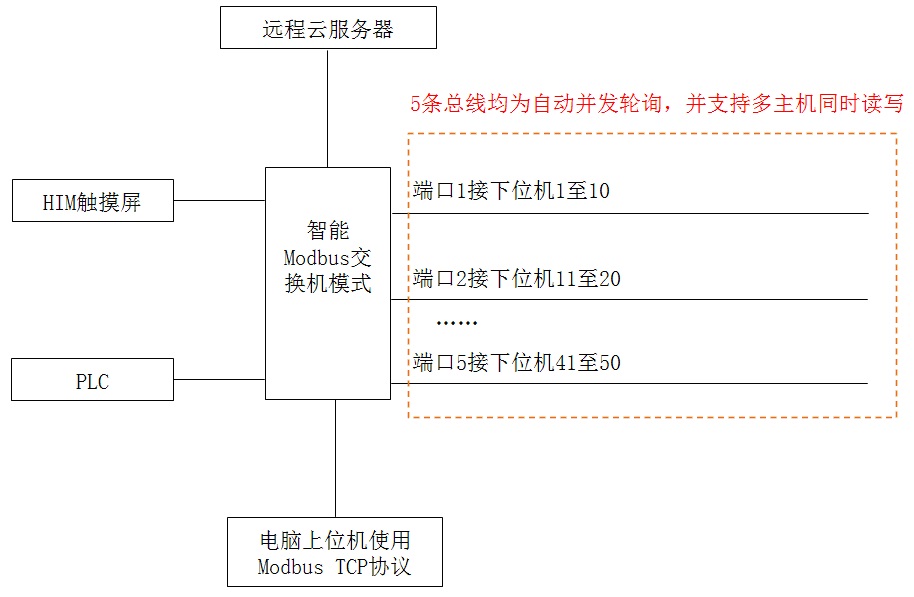

下图中,使用ISS-6G网关直接替换串口集线器,使系统立即具备多主机同时读写能力。并且网关的所有下位机串口可以同时轮询下位机数据,所以可以将通讯速度提高5倍。

如果以传统方式全部轮询一次下位机需要6秒,那么在采用ISS智能网关后,可将轮询时间减小为1秒。
下图中5个串口设置为下位机模式,第6个串口设置为主机模式用于PLC、电脑、触摸屏等串口主机读写下位机数据。



如下图所示,此方案在接线方式上与传统的串口集线器相同,但是可以实现多主机同时读写多个下位机总线,并且可以达到不低于直连的实时性能。

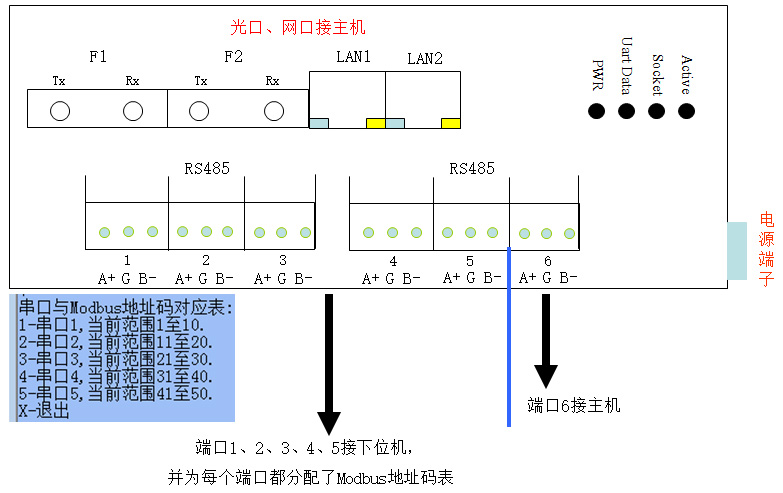

连接方法如下,其中5、6口和网口接主机,1~4口接下位机,并且每个下位机端口都分配了地址码范围。




3、“串口共享服务器”模式,直接替换普通串口服务器,串口支持多主机同时读写数据。


此模式下,ISS-6G接线方式、软件使用方式与普通串口服务器相同。但“串口共享服务器”模式可以实现每个串口都支持多台主机同时读写数据。

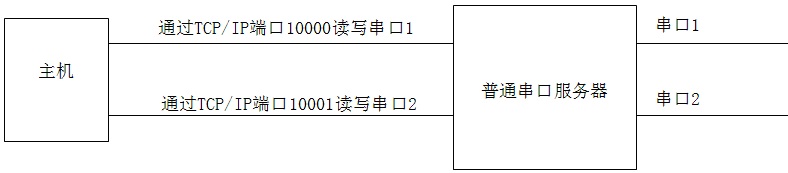

普通的串口服务器,为每个串口建立1个或多个TCP/IP连接,即使可以建立多个TCP/IP连接,由于受串口通讯限制,这些连接无法同时读写1个串口下位机总线。

ISS-6G的“串口共享服务器”模式可以打破这种限制,通过为每个串口都建立自学习式主动轮询线程的方式,实现了每个串口可以建立多个TCP/IP连接,并且这些连接可以并发的读写下位机总线数据。

因此ISS-6G可以直接替换串口服务器,立即使系统具备多主机通讯能力,而无需改变现有的接线及主机软件。

ISS-6G具备自学习算法,全自动运行。多主机同时读写下位机时及多主机云服务通讯时,无需手动配置任何Modbus参数,并且可达到不低于直连的实时性能。

此模式功能框图如下


ISS-6G“串口共享服务器”模式默认的端口分配如下,每个端口都支持并发*多32个TCP/IP连接同时读写下位机数据。


串口1~6分别对应6020~6025端口,每个端口可并发支持*多32个TCP/IP连接。



4、普通串口服务器模式。所有串口或部分串口可设置为普通串口服务器用法。

ISS-6G的普通串口服务器模式,相当于一个标准的6口485串口服务器,此模式仅用于兼容,无法发挥ISS-6G产品的智能Modbus多主机通讯功能。
